Boru İzolasyonu
Mesafeler Önemli

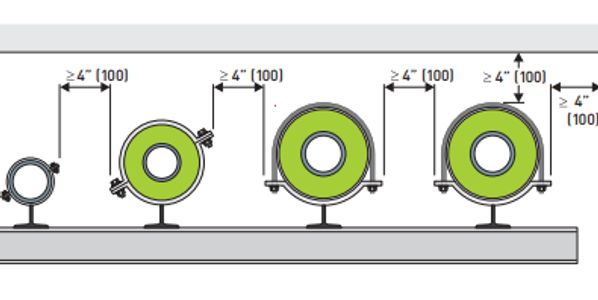

DIN 4140'a göre yalıtımlı borular arasındaki minimum mesafeler; ölçüler inç (mm) cinsindendir.Mesafeler kurulum tasarlanırken dikkate alınmalıdır.
Bu nedenle, yalıtım kalınlıkları erken planlama aşamalarında belirlenmeli ve boru izometriklerinde bireysel nesneler arasındaki mesafeler dikkate alınmalıdır. Yalıtım malzemelerinin ve kaplamanın sistematik bir şekilde ve ek maliyet olmadan kurulumunu garanti etmek için, soldaki çizimlerde belirtilen nesneler arasındaki minimum mesafelere dikkat edin.
Dikkat !
Birçok teknik proseste, kaplarda, kolonlarda veya tanklarda bulunan ortamın
belirli bir alt sıcaklık sınırının altına düşmemesi çok önemlidir;

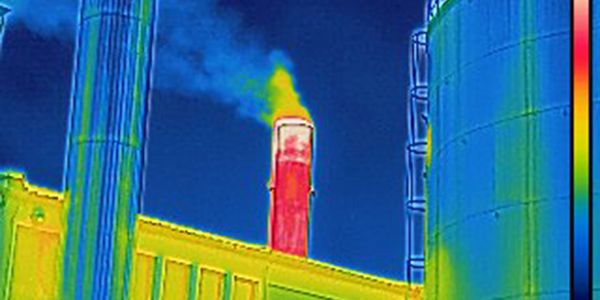

aksi takdirde kimyasal prosesler amaçlandığı gibi ilerlemez veya ortam katılaşır ve artık pompalanamaz veya çıkarılamaz. Aşırı soğuma, örneğin, egzoz ve baca gazı akışlarında sülfürik asit çökelmesine yol açabilir; bu da borularda veya kanallarda korozyonu daha da artırır.
Vana- Flanş
Yalıtımsız armatürlerden (vana ve flanş gibi) kaynaklanan ısı kayıpları,düşük sıcaklıklarda bile oldukça fazladır.
Yaklaşık olarak , bir vanayı 1 metre uzunluğunda bir boruya eşleştirmekte de mümkündür. Yalıtımsız vanalarınız metrelerje ısı kaybı alanınız demektir
1. Boru - 2. Taşyünü izolasyonu 3. Kaplama (ceketleme) - 4. Sac vida veya perçin,
EPDM contalarla - 5. Sıkıştırma - 6. Drenaj açıklığı 7. Kayış - B ≥ 2" (50 mm) - A = cıvata uzunluğu + 1,2" (30 mm)
